圓度參數介紹 - 參考圓

為了量化圓度，采用了參考圓的方法。參考圓主要有以下四種類型 ：
? *小二乘 (LS)  參考圓
? *小區域 (MZ) 參考圓
? *大內切 (MI)  參考圓
? *小外接 (MC) 參考圓
這些參考圓用于建立圓度輪廓的中心，所有的圓度誤差都是以這些中心為基準的*大和*小徑向差值。

? *小二乘 (LS) 參考圓 圓度值 (RONt) = RONv + RONp 常見的參考圓是*小二乘圓。 *小二乘參考圓的定義是：這個圓內的面積之和等于這個圓外的面積之和，并且保持*小距離。 誤差量化為從圓中心到*大峰(RONp)和到*大谷(RONv)的半徑差，可以表示為RONt。在舊版本的軟件中，圓度是用符號表示的。 采用半徑的絕對值尺寸來計算LS圓。 需要注意的是*小二乘圓是按面積計算的。 注：RONv和RONp只適用于*小二乘參考圓。

? *小區域（MZ）參考圓 圓度值 (RONt) = R 另一種量化圓度的方法是*小區域參考圓。 它由兩個同心圓組成，這兩個同心圓完全包圍所有的數據點，并保持*小的分離量。 圓度值(RONt) 是這兩個圓的徑向差值。 圖中的半徑值通常是按照位于兩個*小的區域圓的中心的圓來評估的。 *小區域圓的計算是從峰到谷的半徑差值。

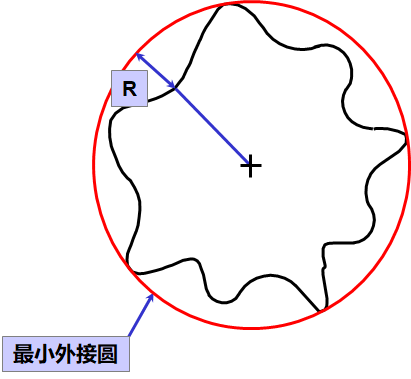

? *小外接（MC）參考圓 圓度值 (RONt) = R 這也被稱為環規基準圓，是完全包圍輪廓線的*小圓。 圓度值(RONt)被量化為與*小外接圓的*大半徑偏差量。 同樣，*小外接圓的中心確定之后，圓度值的計算也是采用峰谷的半徑差值。 應當指出，將MI(*大內切圓)和MC(*小外接圓)疊加起來并不構成*小區域參考圓，因為它們的中心往往不是同心的。

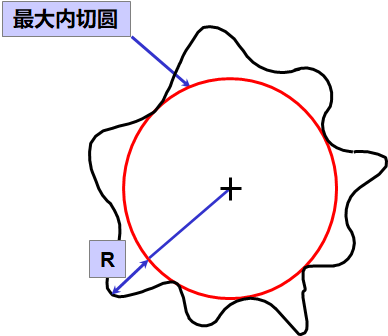

? *大內切（MI）參考圓 圓度值 (RONt) = R *大內接圓，有時也稱為塞規圓，是完全被輪廓包圍的*大圓。 圓度誤差被量化為離參考圓的*大徑向偏差量(RONt)。 與*小區域圓一樣，*大內接圓中心確定之后，圓度值是通過峰到谷的半徑差值得到的。
