不管是哪一種圓度儀， 都是由下列幾大主要部件構成的：傳感器、測針、主軸、橫臂和立柱、基座和電氣部分。
★ 傳感器
☆ 將傳感器的微小移動轉換成電信號；
☆ 通常帶有調整測針角度和接觸力的機構；
☆ 測針尖的擺動會引起線圈內的電感變化，從而產生電信號。

★ 測針

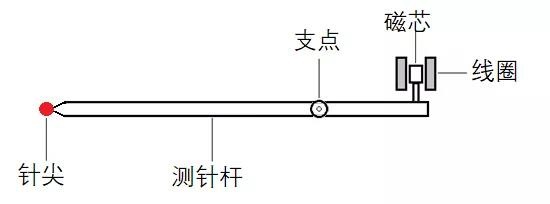

☆ 與被測表面接觸 ☆ 測針頭部通常是球形，且經過拋光 ☆ 有紅寶石、藍寶石、氮化硅、碳化鎢等多種材料	* 帶測針的電感式傳感器的示意圖

★ 主軸

☆ 有幾種類型：氣浮式、靜壓式、液壓式和機械式等； ☆ 通常包括某種形式的角度位置基準，和通過此基準確定主軸角度的方法。

★ 橫臂和立柱
☆ 橫臂和立柱的作用是將測針移動到測量位置；
☆ 可以通過手動或自動移動；
☆ 可能具備直線度測量功能。
★ 基座
☆ 通常包含主動或被動的防震裝置，以保證測量結果的穩定性。
★ 電氣部分
☆ 包括數據采集系統、用于數據分析和生成報告的計算機。

一般我們會用旋轉基準法來測量圓度的圓度儀。根據測量過程中工件的情況， 圓度儀可分為下列兩種類型：

※ 工件旋轉型	※ 工件靜止型（傳感器旋轉）

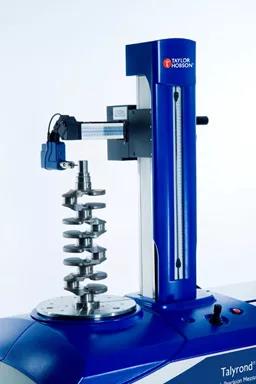

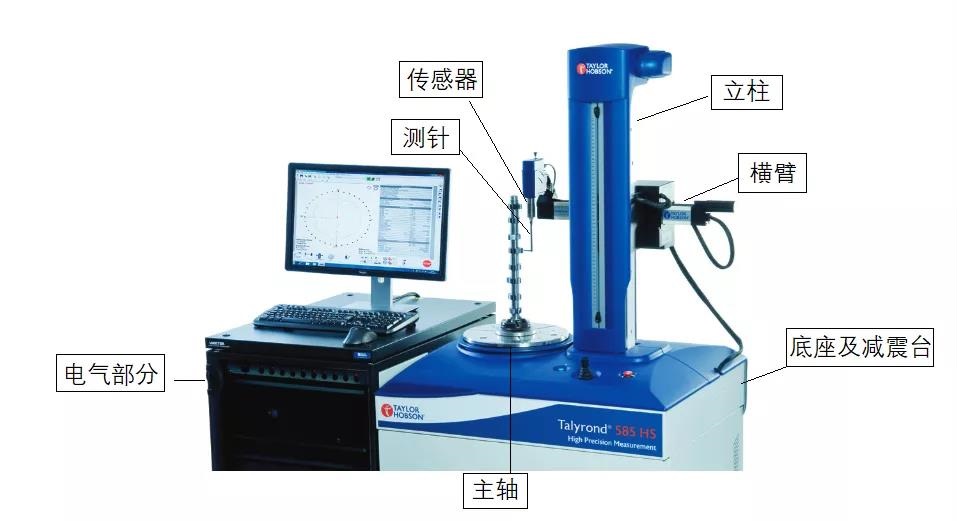

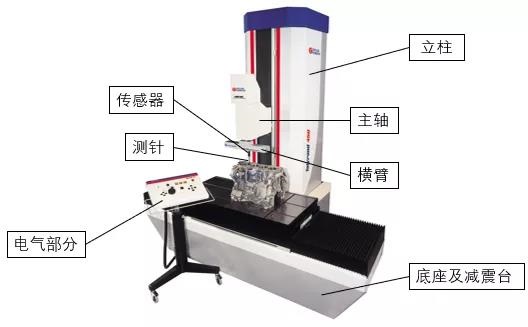

工件旋轉型圓度儀適用于測量重量比較輕、旋轉對稱的工件，也可以測量很高的軸類零件，例如機床主軸。下圖這款中型圓度儀就是工件旋轉型圓度儀。	工件靜止型圓度儀適用于測量比較重、非旋轉對稱的工件， 例如發動機缸體或缸蓋等。下圖這款大型圓度儀就是工件靜止型圓度儀。

了解了圓度儀的主要組成部件， 我們?cè)賮?lái)看看圓度儀是如何進行測量的。
1）調整傳感器的姿態并設定合適的測量力；
2）將被測工件的軸線調整到與圓度儀主軸盡量重合（找正）；
3）接觸到需要測量的位置（可能需要再次調整傳感器的姿態）采集圓柱面或者端面的原始數據；
4）將數據傳輸?shù)诫娔X軟件；
5）軟件對原始數據進行濾波操作；
6）再根據要求進行參考圓擬合，計算相應的圓心位置；
7）根據不同的評價標準計算出相應的參數結果；
8）輸出結果和報告。
